一、 PE-RTⅡ型產品簡介
PE－RT 是一種聚烯烴族熱塑性塑料，密度與其它熱塑性塑料如 PB、PE 或 PP 范圍相同。
PE－RT 原材料樹脂由乙烯與己烯共聚而成。其獨特的分子支鏈分布結構使其具備卓越的抗裂性能、耐高溫性能和抗靜液壓強度。而且其生己烯程無需交聯。與常規 PE 的區別主要表現在聚合過程中導入辛烯共聚單體，而乙烯基支鏈形成側鏈，更多的乙烯基側鏈相互纏結而形成片狀晶體結構。
在歐洲，PE-RT DOWLEX*樹脂在管道生產中已有20多年的應用歷史：
·1982年陶氏( DOW) 化學公司首先開發出管道用PE－RT DOWLEX*樹脂
·1991年陶氏( DOW) 化學公司開發出DOWLEX*2344（后文稱PE-RT 1 型），并廣泛應用于管道生產中
·2001：陶氏(DOW) 化學公司開發出DOWLEX*2388（后文稱PE-RT 2型），與其他型號的同類材料相比，具有更優越的性能，是目前性能較好的PE-RT管用材料
·2002：韓國SK集團研究開發出性能類似于DOWLEX*2344的PE－RT材料

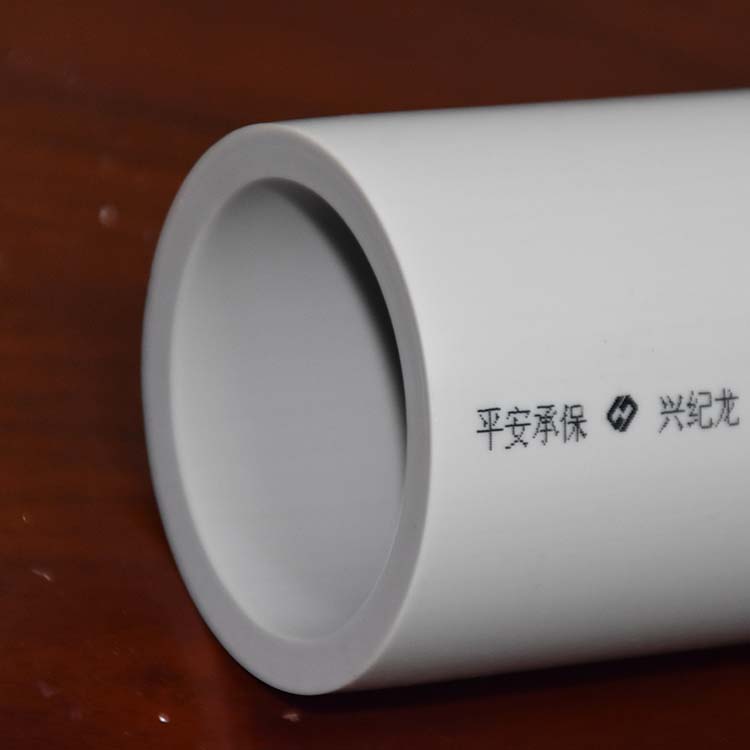

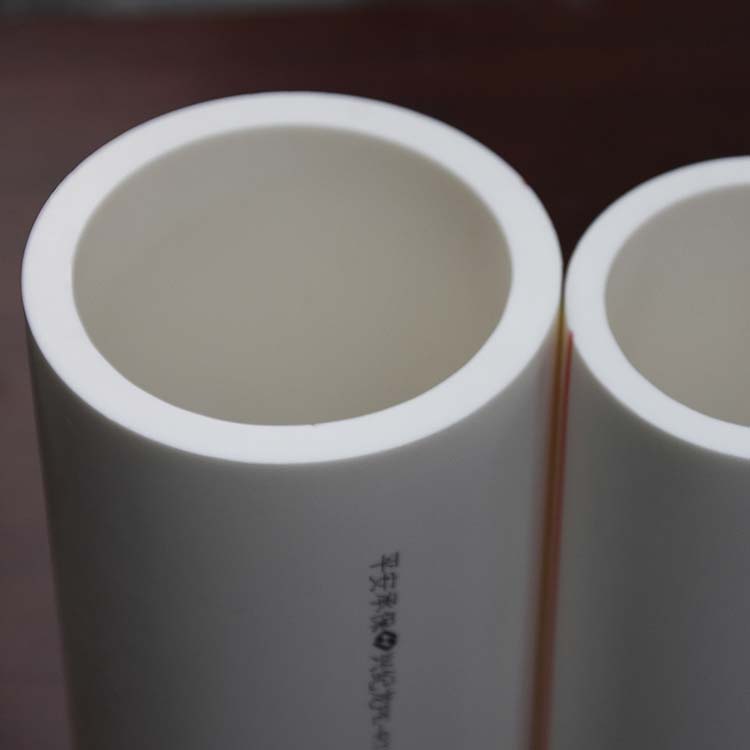

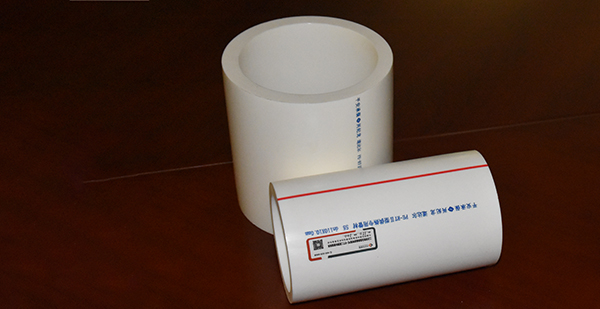

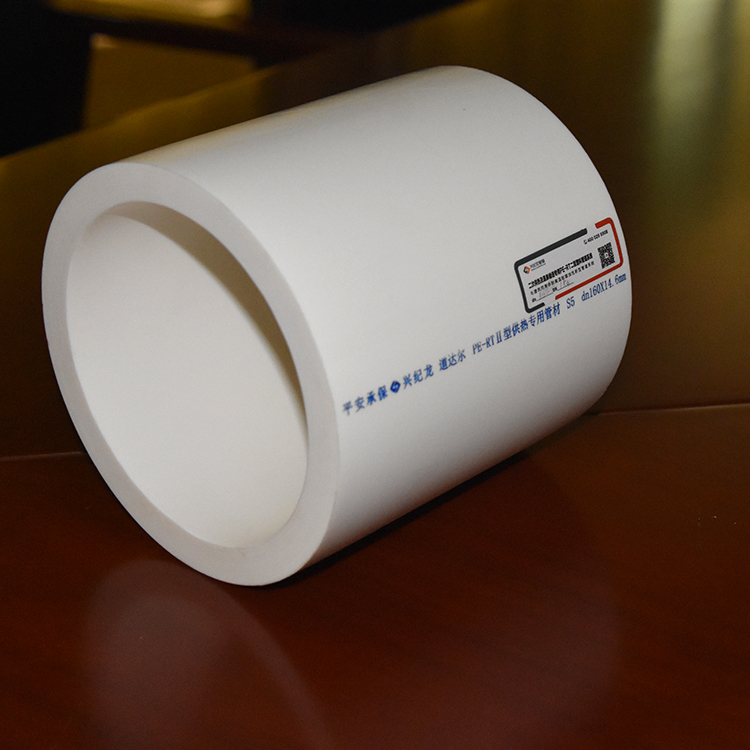

PE-RTⅡ型管
二、 產品性能優勢
1、耐低溫脆性，PE-RTⅡ本身隸屬于PE一系列的改性型產品，所以在整個結構中與PE結構相似，低溫脆性低達-40℃。
|
產品類型 |
PPR |
PE-RTⅡ |
PB |
|
耐低溫脆性溫度 |
+5℃ |
-40℃ |
-20℃ |
2、優異的耐高溫性能。眾說周知PE的長期使用溫度較高為40℃，PPR的長期使用溫度較高為70℃，而PE-RTⅡ在耐溫方面較以上兩者類產品略有提升，PE-RTⅡ長期使用溫度較高為80℃。外推長期（20℃，50年）較小靜液壓強度超過10.0MPa，達到PE100級管道要求。70℃工作環境下，長期（50年）設計壓力高達1.0MPa。110℃下，靜液壓試驗已經超過10000h，管道具有杰出的抗老化能力。任何溫度下（直至110℃），8760h之前靜液壓預測強度曲線無拐點，管道無脆性破壞。
|
產品類型 |
較該使用溫度 |
|
PPR |
70℃ |
|
PE-RTⅠ |
60℃ |
|
PE-RTⅡ |
80℃ |
|
PB |
90℃ |
|
PE |
40℃ |
3、較高的承壓能力
以GB/T18991-2003中規定的使用條件級別2（長期輸送70℃熱水），設計壓力為0.8MPa的條件下進行比較，管材的公稱外徑為 25mm。
|
材質 |
PPR |
PE-RTⅡ |
對比優勢 |
|
S值系列 |
S2.5 |
S4 |
|
|
尺寸，mm |
25*4.2 |
25*2.8 |
耗材更少 |
|
內徑，mm |
16.6 |
19.4 |
流量較大 |
|
管材單重，kg |
0.247 |
0.185 |
重量較輕 |
|
耗材 |
|
減少20% |
|
4、多樣的施工方式
PE-RTⅡ為熱塑性塑料，所以在連接方面可以通過加熱使產品相互連接，并可將產品回收利用。
熱熔對接，主要針對dn63以上管材、管件；
熱熔承插，主要針對dn63一下管件；
電熔連接，適用于dn20-dn250管材、管件；
機械連接，適用于dn20——dn250管材、管件；
上述連接方式有效的避免了在連接過程中其他外來金屬離子的引入，另一方面連接處均為同等材質，本體連接使使用年限達到統一，且在使用時避免了溫差較大帶來的風險。
5、可生產滿足熱力輸送的大口徑塑料管道
PE-RTⅡ管道原料采用雙峰分子量分布結構，樹脂具有低熔垂特性。是目前可以擠出生產用于熱水輸送的大口徑塑料管道原料。原材料具有低熔垂的加工特性，較大口徑可生產至500mm，完全滿足熱力輸送中大流量的要求。
6、極高的耐慢速裂紋增長與耐應力開裂性能
管材的耐慢速裂紋增長試驗已超過2000h 全切口蠕變試驗，已通過10000h試驗。管道優異抵御外部環境破壞的能力，管道在整個壽命周期的使用安全。目前除了PE燃氣管材對此項有要求外，其他產品均未提出耐慢速裂紋增長與耐應力開裂性能要求，產品本身為了在施工使用壽命及使用方便的目的，將高端產品的性能優勢帶入PE-RⅡ管材產品中，更好的保證產品使用年限。
7、其他方面性能
|
產品類型 |
PPR |
PB |
PE-RTⅠ |
PE-RTⅡ |
|
膨脹系數
m/(m?K) |
1.5×10-4
|
1.3×10-4 |
2.0×10-4 |
1.0×10-4 |
|
熱傳導系數，
W/mK |
0.23 |
0.16 |
0.44 |
0.42 |
|
彈性模量，
N/mm2 |
1100 |
450 |
550 |
700 |
三、應用領域
1、 冷熱水管道
冷熱水管道
優異的耐低溫脆性。因PE-RTⅡ為聚乙烯分子結構相似，所以在耐低溫脆性方面較PPR有很大改善。PPR耐低溫脆性為+5℃，而PE-RTⅡ型耐低溫脆性為-40℃，在國內的冬天環境下一般不會出現低溫脆性問題。
耐高溫性能，較PPR在乃高溫性能方面也有了較大提升，PPR較高長期耐高溫性能為70℃，PE-RTⅡ較高長期耐高溫性能為80℃。
承壓性能優越，在相同的使用條件下，因PE-RTⅡ管材設計壓力更高，承壓能力更優越，所以在相同承壓條件下，采用PE-RTⅡ管材壁厚較薄，通徑更大，流量更足。
產品的柔韌性較好，可進行多種連接方式連接，使產品在施工更方便、省時。
2、太陽能管
PB管道、不銹鋼管也可用作太陽能管路，但是分別由于價格原因或施工因素，均較難得到推廣使用。
常用太陽能管道產品的性能對比
|
管道種類 |
關鍵性能對比 |
||||
|
高溫性能 |
低溫性能 |
連接性能 |
施工便宜性 |
抗老化性能 |
|
|
PE-RTⅡ |
滿足條件下，可用于90℃熱水輸送，使用溫度高達110℃時仍能保持優異的耐壓性能
|
-40℃時仍具有良好的柔韌性與抗沖擊性能
|
采用熱熔或電熔連接，與同 種材料的管件 匹配連接，連 接可靠。也可 機械連接
|
管材柔韌性較好，易彎曲，彈性回復較小，施工方便快捷 |
功能色母中含有特殊的抗紫外線與抗氧化劑，具備在日光照射下使用的條件 |
|
PP-R |
可長期用于70℃熱水輸送，較高使用溫度可達95℃。
|
5℃以下低溫脆性較為明顯，不建議冬季施工
|
采用熱熔連接，連接方便可靠。
|
施工較為簡單方便，但管材不易彎曲使用。 |
抗老化性能一般。 |
|
PE-X |
可用于90℃熱水輸送，較高使用溫度可達110℃。
|
-40℃時仍具有良好的柔韌性與抗沖擊性能。
|
只能采用機械連接，連接成本高。長期冷熱循環，接頭處易存在安全隱患。 |
施工較為簡單方便，但管材回彈性較為明顯，不易彎曲使用。 |
抗老化性能較差。 |
|
PAP |
可用于95℃熱水輸送，較高使用溫度可達110℃。長時間使用易導致鋁塑分層問題，影響管材質量 |
-20℃時仍具有良好的柔韌性與抗沖擊性能 |
只能采用機械連接，連接成本高且接頭處易存在安全隱患 |
管材柔韌性較好，施工方便快捷。 |
抗老化性能較好。 |
3、二次熱力管網

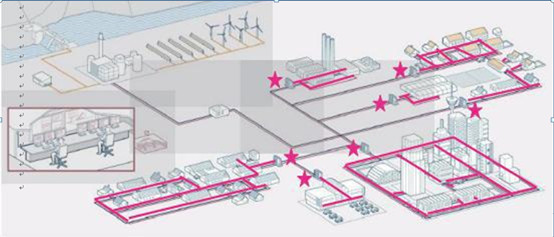

埋地二次熱力管網也稱作集中供熱庭院管網，是指由熱力工廠生產或排放的熱蒸汽通過中間換熱器的作用，使其轉化為70-80℃的熱水，并由地埋熱力管網輸送到家庭或者單位的散熱器進行采暖，此熱力管網即為埋地二次熱力管網。
二次熱力管網
因熱力管網輸送的水溫較高，且管道口徑較大，目前我國大部分地區仍采用鋼制管道系統，但是鋼制管道系統具有很多的缺陷：
·易腐蝕，在高溫環境下極易產生腐蝕；
·腐蝕易導致水質污染；
·腐蝕使供熱計量設備堵塞，無法進行分戶供熱計量；
·焊接工藝要求較高，連接后需進行探傷檢測；
·管道重量重，安裝費時費力，使用壽命短；
·維護成本較高，需定期進行清理。
80年代開始，歐洲供熱單位就開始選用預置保溫的塑料管道塑料管道系統代替鋼制管道，我國目前在部分地區的供熱單位已開使試用塑料管道系統（PE-RTⅡ），且試用情況良好。在政策上鼓勵供熱系統上搞分戶供熱計量，進一步推動了塑料管道的推廣與使用。
塑料管道作為埋地二次熱力管網的優勢：
·以塑代鋼，節能節材；
·預置保溫管道，輸送過程中熱能損失小，節能；
·新型高分子化學建材，輸送熱水介質終生管道無腐蝕；
·使用壽命長達50年；
·環保綠色，材料可回收；
·施工工藝簡單、快速，系統密封性好；
·塑料管道柔性好，可以減少管件使用，降低施工成本。

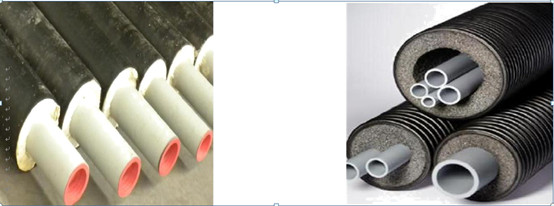

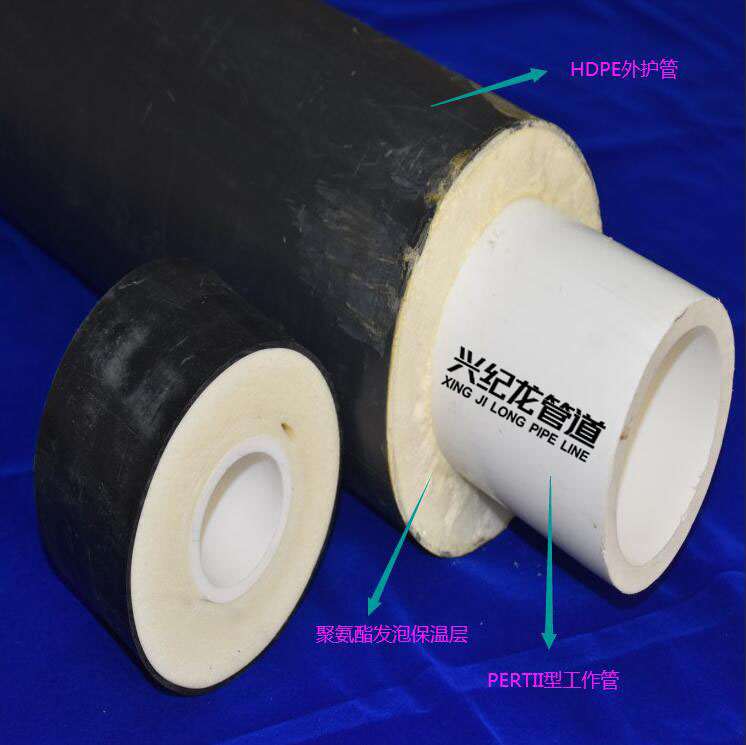

塑料埋地二次熱力管網的產品結構
產品結構一般分為三層；
內層為承壓塑料管道，要求具有優異的高溫耐壓能力（如PE-RTⅡ管道）
中間層為發泡保溫層（如PE+EVA閉孔發泡材料，或聚氨酯PU發泡）。要求具有優異的保溫性能，導熱系數可低至0.032W/mK
外層為保護層，為HDPE單壁波紋管或HDPE薄壁管。
|
類別
性能 |
PE-RTⅡ |
鋼管 |
對比結果 |
|
耐腐蝕性能 |
新型高分子化學建材，輸送熱水介質終生管道無腐蝕 |
在高溫下極易腐蝕，造成熱計量設備堵塞，無法進行分戶供熱計量 |
PE-RTⅡ具有優異的耐腐蝕性能 |
|
衛生性能 |
塑料管材均有衛生證明，且在高溫長期使用時無腐蝕現象，衛生性能穩定可靠 |
腐蝕導致水污染 |
PE-RTⅡ具有優異的耐腐衛生性能 |
|
連接性能 |
可電熔連接、熱熔連接、機械且焊接工藝較為簡單易學，施工成本較低 |
焊接工藝要求較高，連接后還需進行探傷檢測，人工成本較高 |
PE-RTⅡ 具有多樣的連接方式穩定的連接接頭
|
|
對保溫層要求 |
塑料導熱性較差僅為鋼管1/200，所以對外層保溫層要求相對較低 |
鋼管導熱性優越，對外層保溫層要求較高 |
PE-RTⅡ 對外界條件要求較低 |
|
壽命 |
50年 |
5-15年 |
PE-RTⅡ 較長的使用壽命 |
|
施工周期 |
產品連接方便，且產品柔韌性好，搬運、施工簡單，周期短 |
連接復雜，施工、搬運復雜，周期長 |
PE-RTⅡ 施工周期更短，成本更低 |
|
成本控制 |
較低 |
高
|
PE-RTⅡ 綜合造價較低 |
|
維護成本 |
管材長期抗老化性能、耐腐蝕性能優越，運行較為穩定，維護成本較低。 |
腐蝕嚴重，壽命較短，需定時清理，維護成本較高 |
PE-RTⅡ 使用成本較低 |
4、工業用管
工業輸送系統
工業輸送介質溫度相對較高，且一般腐蝕性較強，要求其輸送管道系統具有較好的耐高溫、耐腐。
